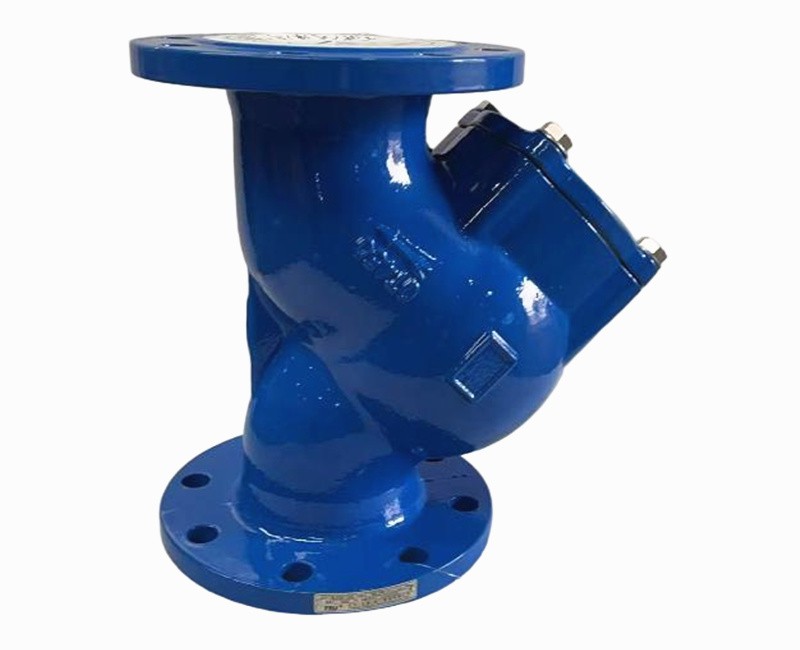

Tiansu (Tianjin) Valve Group Co., Ltd. یکی از تولید کنندگان و تامین کنندگان پیشرو صافی y در چین است. اگر قصد خرید عمده فروشی صافی سفارشی y ساخته شده در چین را دارید، به دریافت قیمت از کارخانه ما خوش آمدید. محصولات با کیفیت و قیمت مناسب موجود است.

سیال از طریق ورودی وارد محفظه صافی نوع y می شود و در امتداد گذرگاه Y{0}}شکل به سمت صفحه جریان می یابد. با توجه به طراحی، محیط باید از صفحه عبور کند تا به خط لوله پایین دست برسد. توری صفحه نمایش تنها اجازه عبور مایع را می دهد و ذرات جامد و ناخالصی ها را در قسمت داخلی رهگیری می کند (یک "کیک فیلتر" را تشکیل می دهد). زباله های رهگیری شده توسط گرانش در پایین محفظه (پایین ترین نقطه گذرگاه Y{4}}) ته نشین می شوند و از مسدود شدن صفحه جلوگیری می کنند. وقتی اختلاف فشار در سراسر صفحه به مقدار از پیش تعیین شده (معمولاً 0.05-0.1 مگاپاسکال) رسید یا در طول تعمیر و نگهداری برنامه‌ریزی‌شده، شیر دمنده را باز کنید تا زباله‌های انباشته شده را با مقداری محیط تخلیه کنید. اگر گرفتگی شدید رخ داد، دریچه های جداسازی بالادست/پایین دست را ببندید، درپوش انتهایی را جدا کنید (یا مجموعه صفحه را بردارید)، صفحه را تمیز کنید و برای بازیابی عملکرد مجدداً مونتاژ کنید. این فرآیند برای اندازه های مختلف، از جمله صافی بزرگ 10 اینچی که در خطوط لوله اصلی استفاده می شود، قابل اجرا است. طراحی Y شکل مقاومت جریان را به حداقل می رساند (در مقایسه با صافی های سبد) و اجازه می دهد تا زباله های طبیعی برای دمیدن کامل تر ته نشین شوند. اندازه جمع و جور اجازه نصب افقی یا عمودی را می دهد (پورت دمنده به سمت پایین برای عمودی، پایین یا به پهلو برای افقی).

پارامترهای فنی

قطر اسمی: DN50-DN300 (این محدوده نیازهای مختلف صنعتی از جمله استفاده از صافی 8 اینچی y را برآورده می کند)
فشار اسمی: PN10، PN16، PN25
دمای کارکرد: 0-80 درجه
محیط قابل استفاده: آب

اصل کار

صافی نوع y یک دستگاه فیلتر ضروری در سیستم های خط لوله انتقال سیال است.

دارای طراحی پیشرفته، مقاومت کم و دمیدن راحت است.

معمولاً در ورودی شیرهای کاهنده فشار، شیرهای تخلیه، دریچه‌های خاموش{0} (مثلاً در ورودی‌های سیستم گرمایش) یا سایر تجهیزات برای حذف ناخالصی‌ها و محافظت از شیرها/تجهیزات نصب می‌شود. این حفاظت برای سیستم‌هایی که از فیلترهای{4} قطر بزرگ مانند صافی 8 اینچی استفاده می‌کنند، بسیار مهم است.

اجزای اصلی شامل اتصالات، بدنه، صفحه نمایش، فلنج ها، پوشش انتهایی و بست ها می باشد. مایعی که وارد بدن می شود به داخل سبد می ریزد، جایی که مواد جامد به دام می افتند و مایع تمیز از آن خارج می شود. طراحی سبد استوانه ای استحکام را افزایش می دهد. پوشش انتهایی در محل اتصال Y-را می توان برای حذف دوره ای زباله های انباشته شده باز کرد.

کاربرد محصول

صافی نوع y یک فیلتر پیش-هسته ای در سیستم های خط لوله صنعتی است که به دلیل مسیر جریان به شکل "Y"- داخلی آن نامگذاری شده است. در درجه اول ذرات جامد و ناخالصی ها (مانند شن و ماسه، سرباره جوشکاری، زنگ) را برای محافظت از شیرهای پایین دست، پمپ ها، ابزار و غیره از سایش، گیر کردن، یا گرفتگی رهگیری می کند. به طور گسترده ای در سیستم های مختلف حمل و نقل سیال (آب، نفت، گاز) استفاده می شود و به عنوان "خط اول دفاع" برای عملیات ایمن و پایدار خط لوله عمل می کند. کاربرد آن از خطوط استاندارد تا خطوطی که به ظرفیت جریان بالایی نیاز دارند، مانند خطوطی که از صافی 10 اینچی استفاده می کنند، مقیاس می شود.

احتیاطات نگهداری، نصب و راه اندازی

I. بازرسی روزانه (روزانه/هفتگی، تنظیم بر اساس شرایط)

بررسی بصری و نشتی

محفظه، اتصالات، شیر دمنده را برای نشت، خوردگی، تغییر شکل رعایت کنید.

مانیتورینگ افت فشار و جریان

ثبت اختلاف فشار در سراسر صفحه در صورت نزدیک شدن به 0.05 مگاپاسکال، بلود را برنامه ریزی کنید. برای واحدهای بزرگتر مانند صافی 10 اینچی، نظارت بر افت فشار کلیدی برای جلوگیری از محدودیت جریان قابل توجه است.

بررسی سوپاپ دمنده

برای اطمینان از عملکرد روان و بدون چسبندگی، شیر قطع را 1-2 بار کار کنید.

II. تعمیر و نگهداری دوره ای (ماهانه / فصلی / سالانه، بر اساس شدت خدمات)

چرخه تعمیر و نگهداری	محتوای نگهداری	نکات کلیدی
ماهانه	تمیز کردن صفحه (آنلاین): دریچه دمنده را باز کنید، صفحه فلاش با متوسط (برای شرایط کم- زباله).	با دریچه باز به مدت 1-2 دقیقه بک فلاش کنید. اطمینان حاصل کنید که زباله های سطحی شسته شده اند. شیر را ببندید و بررسی کنید که آیا افت فشار بهبود یافته است.
فصلنامه	حذف و تمیز کردن صفحه نمایش (آفلاین): دریچه های جداسازی را ببندید، محفظه تخلیه را ببندید، پوشش انتهایی/لوله کشی را برای استخراج صفحه بردارید.	1. صفحه نمایش را با{1}آب فشار بالا یا حلال مناسب (مثلاً دیزل برای روغن) تمیز کنید. 2. صفحه نمایش را برای آسیب، تغییر شکل، گرفتگی بررسی کنید. در صورت خرابی با همان مشخصات تعویض کنید. 3. فضای داخلی مسکن را تمیز کنید، زباله های ته نشین شده را حذف کنید.
نیمه-سالانه	تعمیر و نگهداری مهر و موم: مهر و موم ها (واشر/ حلقه های O-) در پوشش انتهایی و اتصالات را از نظر کهنه، آسیب، خوردگی بررسی کنید.	در صورت سفت شدن، ترک خوردن یا نشتی مهر و موم ها را با همان مواد/مشخصات مشابه تعویض کنید. در حین نصب از تمیز بودن سطوح آب بندی اطمینان حاصل کنید.
سالانه	بازرسی جامع: ضخامت دیواره محفظه (مخصوصاً تحت خوردگی)، سایش روی رزوه‌ها/فلنج‌ها، تعمیر و نگهداری دریچه دمنده را بررسی کنید.	1. اگر ضخامت دیوار کمتر از حد استاندارد است (به عنوان مثال، سایش بیشتر یا مساوی 1 میلی متر برای فولاد کربنی)، صافی را تعویض کنید. 2. رشته های زنگ زده لهستانی / صورت های فلنج. در صورت فرسودگی شدید قطعات اتصال را تعویض کنید. 3. شیر دمنده را از بین ببرید، زباله های داخلی را تمیز کنید، عملکرد مهر و موم شیر را بررسی کنید.

III. الزامات عملیاتی اساسی

الف. استاندارد عملیات انفجار

Blowdown برنامه ریزی شده

در هفته 1-2 بار برای شرایط عادی. روزانه برای شرایط پر زباله (به عنوان مثال، فاضلاب شهری، پساب معدن). افزایش فرکانس برای محیط های چسبناک (به عنوان مثال، روغن سنگین). حجم دمیدن برای یک صافی بزرگ 10 اینچی y طبیعتاً بیشتر خواهد بود.

مراحل انفجار

الف شیر دمنده را به آرامی باز کنید (برای جلوگیری از لرزش لوله در اثر افزایش متوسط).

ب دریچه را 30 ثانیه - 1 دقیقه باز نگه دارید (بر اساس زباله تنظیم کنید)، تا زمانی که محیط تخلیه شده، جامدات قابل توجهی را نشان ندهد.

ج. شیر دمنده را به آرامی ببندید (از عملیات ناگهانی خودداری کنید).

فشار-افت فشار

هنگامی که افت فشار از 0.05-0.1 مگاپاسکال بیشتر شد (مشاهده شده از طریق گیج)، بدون توجه به برنامه، فوراً دمش یا تمیز کردن صفحه را انجام دهید تا از کاهش جریان، افزایش مصرف انرژی یا پارگی صفحه جلوگیری کنید.

نظارت بر جریان/فشار

افت ناگهانی جریان یا افزایش فشار احتمالاً نشان دهنده گرفتگی صفحه نمایش است. به سرعت آدرس دهید

خوردگی/پایش دمای بالا-

بررسی هفتگی برای خوردگی/نشتی مسکن. برای دماهای بالا، تأیید کنید که مهر و موم ها کهنه یا تغییر شکل نمی دهند.

ب. نظارت بر عملیات عادی

خطاها و راه حل های رایج

خطای مشترک

علل

راه حل ها

گرفتگی صفحه نمایش (ΔP زیاد)

1. ناخالصی بیش از حد، دمیدن نابهنگام.

2. مش صفحه نمایش خیلی ریز است.

3. آشغال های فیبری درهم بر روی صفحه نمایش.

1. صفحه نمایش را به صورت آفلاین تمیز کنید. اگر الزامات پایین دست اجازه می دهد، صفحه مش درشت تر را در نظر بگیرید.

2. یک فیلتر پیش{1} یا فیلتر فیبر درشت نصب کنید.

اتصال/نشت پوشش انتهایی

1. مهر و موم کهنه/آسیب دیده.

2. رزوه ها/فلنج ها سفت نشده اند یا سطح آب بندی کثیف شده است.

3. سطح آب بندی فرسوده.

1. آب بندی را تعویض کنید، سطوح آب بندی را تمیز کنید.

2. پیچ و مهره ها را به شکل ضربدری مورب ببندید (درزگیر را مجدداً- روی نخ ها بپیچید).

3. سطح آب بندی پولیش/تعمیر; در صورت فرسودگی شدید قطعه را تعویض کنید.

آسیب صفحه نمایش (عدم رهگیری)

1. مواد صفحه نمایش نادرست (به عنوان مثال، SS استاندارد برای فشار بالا).

2. در هنگام نصب / تمیز کردن آسیب دیده است.

3. عملیات فشار بیش از حد باعث پارگی می شود.

1. با صفحه نمایش مناسب برای شرایط جایگزین کنید (به عنوان مثال، SS ضخیم برای فشار بالا).

2. هنگام تمیز کردن/نصب صفحه نمایش را با دقت کنترل کنید.

3. فشار سیستم را بررسی کنید. اطمینان حاصل کنید که از امتیاز صافی تجاوز نمی کند، به خصوص برای مدل های بزرگتر مانند یک صافی 8 اینچی.

چسباندن دریچه دمنده

1. ورود زباله به هسته شیر.

2. مهر و موم پیر چسبیده.

3. خوردگی ناشی از عدم بهره برداری.

1. شیر را از بین ببرید، زباله های هسته را تمیز کنید.

2. مهر و موم را تعویض کنید.

3. روان کننده ضد زنگ سازگار- را اعمال کنید. شیر را به صورت دوره ای کار کنید
